Netwerk Switch
LINK - Switch (hardware) ( Nederlands, uitleg op Wikipedia )
LINK - Network Switch ( Engels, uitleg op Wikipedia )

Netwerk Switch, korte eenvoudige uitleg
Eenvoudig gezegd is een Switch een kastje met meerdere netwerkaansluitingen ( 5, 8, 16, 24, 26 of meer poorten )
dat tot doel heeft om netwerkapparaten met elkaar te verbinden, voor het doorsturen ( verzenden en ontvangen )
van data-pakketten tussen computers, routers, printers en andere op netwerk-gebaseerde apparaten.

In grote lijnen bestaan er 2 soorten switches:
- Eenvoudige onbeheerde ( unmanaged ) Switches, welke veel worden gebruikt in thuissituaties en
  kleine en middelgrote bedrijven
- Geavanceerde beheerde ( managed ) Switches, welke veel worden gebruikt bij grotere bedrijven en datacenters.

FOTOS - Unmanaged Switches
FOTOS - Managed Switches

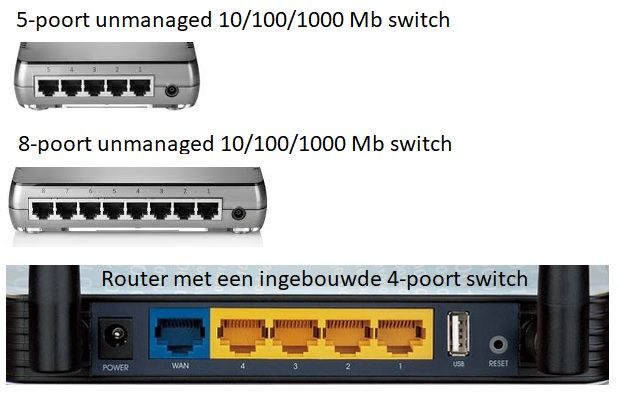

Enkele voorbeelden van veelgebruikte unmanaged switches :
Een 4-poort switch zit ook vaak ingebouwd in een router of kabelmodem.



Unmanaged switches, voor thuis- en kleinzakelijk-gebruik ...
- worden verkocht in varianten van 5-poorten, 8-poorten of 16-poorten
- U kunt de netwerkkabels willekeurig in elk gewenste poort van de switch steken
- Worden geleverd in de varianten: 10/100 Mb switch en 10/100/1000 Mb switch ( = Gigabit switch )
- U kunt meerdere moderne switches achter elkaar koppelen, met gebruikmaking van normale
  netwerkkabels. Gebruikt U een verouderd model switch, dan kan het mogelijk nodig zijn dat
  U gebruik dient te maken van een cross-pair kabel. Voor meer info, zie verder naar onderen op deze pagina.
- Alle switches welke achter dezelfde router worden geplaatst zitten in het zelfde netwerk.
- voor een standaard 10/100 base CAT5 netwerkkabel geldt een maximale lengte van 100 meter
  ( tussen 2 switches of een switch en een router ).
  Wilt U een lengte van bijvoorbeeld 160 meter overbruggen tussen de router en een computer,
  plaatst dan ergens tussen de 75 en 85 meter een switch. Doet U dat niet, dan loopt U het risico op
  een slechte netwerkverbinding door signaalverlies, door de weerstand van de netwerkkabel.
- wilt U een computer met een router verbinden met een netwerkkabel en de afstand tussen de computer en de
  router bedraagt tussen de 80 en 100 meter en U ondervindt (regelmatig) problemen met de netwerkverbinding,
  haal dan de Rj45 netwerkkabel uit de computer, steek deze netwerkkabel in een switch en sluit de switch
  met een korte nieuwe netwerkkabel aan op de computer. Dan wordt de netwerkverbinding wellicht een stuk beter
  omdat de switch er nu tussen zit.
- voor certificering van een kabel wordt vaak een maximale lengte van 90 meter gehanteerd.
- Koopt U een nieuwe switch, koop dan bij voorkeur een 10/100/1000 Mb ( Gigabit ) switch en geen 10/100 Mb switch.

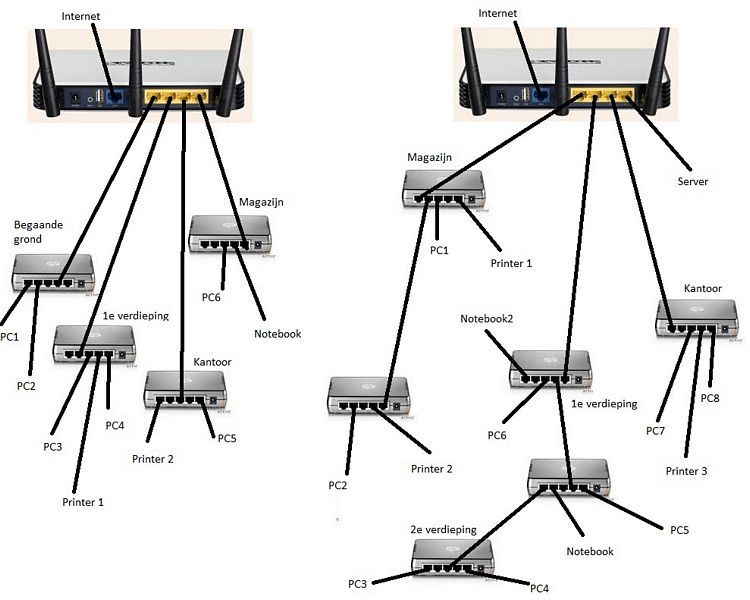

Door gebruik te maken van 1 of meerdere moderne switches kunt U allerlei netwerk-construcitie maken...





2 Switches achter elkaar koppelen
Om twee hubs of switches met elkaar te verbinden via een Ethernetkabel zijn er de volgende 3 mogelijkheden:
1.
Men kan een modern type hub of switch gebruiken welke zelf detecteert of de gebruikte poort in
gewone of 'uplink'-modus moet werken, in functie van de gebruikte kabel. In dit geval werkt het
zonder configuratie dus zowel met een standaardkabel als een crossoverkabel.
2.
Men kan een hub of switch gebruiken met een 'uplink'-aansluiting, of een aansluiting die kan
worden omgeschakeld naar 'uplink'. Men gebruikt dan een standaardkabel tussen een normale
aansluiting van de ene switch/hub en de uplink-aansluiting van de andere switch/hub.
3.
Bij een oud model switch kan men een RJ-45-crossoverkabel gebruiken, waarbij de aansluitingen
gekruist zijn. Er is dus een afwijkend type kabel nodig. Deze kabels zijn in de reguliere handel verkrijgbaar.


Netwerkkabels
De meest gebruikte netwerkkabels zijn CAT5E en de CAT6 kabel.

FOTOS - CAT5E Kabel
FOTOS - CAT6 Kabel

CAT5E - Snelheden tot 1000 Mbit/s - geschikt voor Gigabit - 100mhz
CAT6 - Snelheden tot 1000 Mbit/s - geschikt voor Gigabit maar kan
meer data tegelijkertijd verwerken dan CAT5E - 250mhz
CAT6A - Snelheden tot 10000 Mbit/s - 10 Gigabit kabel - 500mhz

CAT5E en CAT6 koperen bekabeling is de aan te bevelen kabel in normale situaties.
CAT6A en CAT7 worden voor thuissituatie vrijwel niet gebruikt.

Standaard netwerkkabels met RJ-45 connectors hebben meestal geen vaste koperen kern, per ader.
Gebruikt U netwerkkabel op rol, neem dan bij voorkeur netwerkkabel op rol met een vaste koperen
kern voor de 8 aders. Dan gaat het monteren van de RJ45-stekkers aan de netwerkkabel een stuk sneller.
De lengte van UTP bekabeling mag volgens de standaard niet meer dan 100 meter bedragen.
